S rastúcimi cenami elektrickej energie sa začína na fórach ozývať stále viac ľudí ohľadom umiestnenia fotovoltických panelov (FV) na balkóne. Sám som zvažoval túto možnosť už niekoľko rokov. Podelím sa s vami o moje skúsenosti s realizáciou tejto našej elektrárne. Moje podmienky boli: automatická prevádzka, maximálny výnos pre byt a rentabilita riešenia.
Možnosti balkónovej fotovoltiky
Hneď v úvode vylúčime hračky – malé meniče a panely s baterkami. Sú to jednoducho len hračky. Nerentabilné núdzové riešenia, prípadne je ich výnos zanedbateľný z pohľadu spotreby priemerného bytu.
V roku 2019 mi jedna firma vyčíslila, že jediné ako-tak návratné riešenie bude panel s mikromeničom (tzv. GridTie). S týmto sa nedalo nesúhlasiť, avšak pri riešení zmluvy s distribučnou spoločnosťou vyskočili technické problémy. Menič sa do siete nesmie nafázovať skôr ako za 15 minút a pre rôzne distribučné spoločnosti v SR sú platné iné časy pod a nad aké hodnoty napätia a frekvencie sa musí menič odpojiť.
Ostalo mi teda ísť do štandardných riešení – on-grid/hybrid/off grid ostrov. Kvôli malej ploche balkóna sú zisky elektrickej energie limitované tak, že pokryjú približne 1/3 spotreby bytu. V mojom prípade hybridný/ostrovný menič vypadol hneď z viacerých dôvodov. Baterka ho dáva pri tak malých ziskoch do vysokej nenávratnosti. V byte navyše nemám priestor na veľký menič/batérie a ten je hlučnejší/generuje viac tepla.
Projekt bytovej FVE
Väčšina prác prebiehala kvôli rentabilnosti svojpomocne, ale s dôrazom na kvalitu aj kvôli potrebnej revíznej správe pre distribučnú spoločnosť. Napísal som si projekt a pred samotnou realizáciou spravil prepočty ohľadom panelov a meniča. Súčasne som som podal do Západoslovenskej distribučnej žiadosť o pripojenie malého zdroja do 10kW s potrebnými prílohami.
Panely a DC rozvody
Kvôli rozmerom balkóna som musel použiť atypické rozmery panelov 1720 x 1133 mm o výkone 2 x 420W. Boli síce drahšie, ale v celočiernom prevedení vyzerajú tieto holandské SolarFam decentne. Solárne káble (2 x 4 mm2) od panelov vediem poza kuchynskú linku v lište, cez jadro bytu v žľabe na káble až do chodby ku ističovej skrini, kde je umiestnený menič a rozvodná skrinka DC/AC časti.

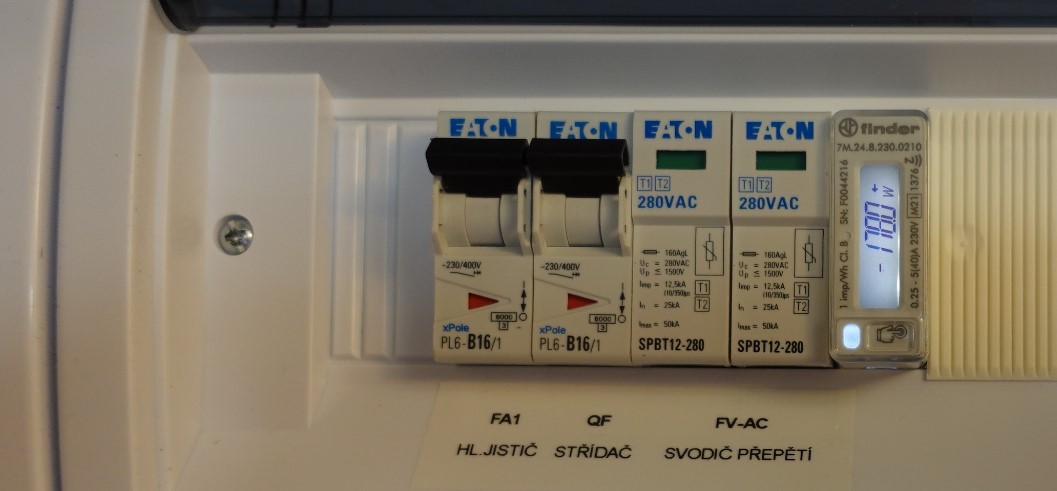

Pred meničom sústava obsahuje DC časť, rozvodnú skrinku so zvodičom prepätia T2, ultra rýchlou valcovou poistkou pre FV a poistkový odpojovač pre FV. Za meničom je AC časť, istič a zvodič prepätia T1.
Uchytenie panelov

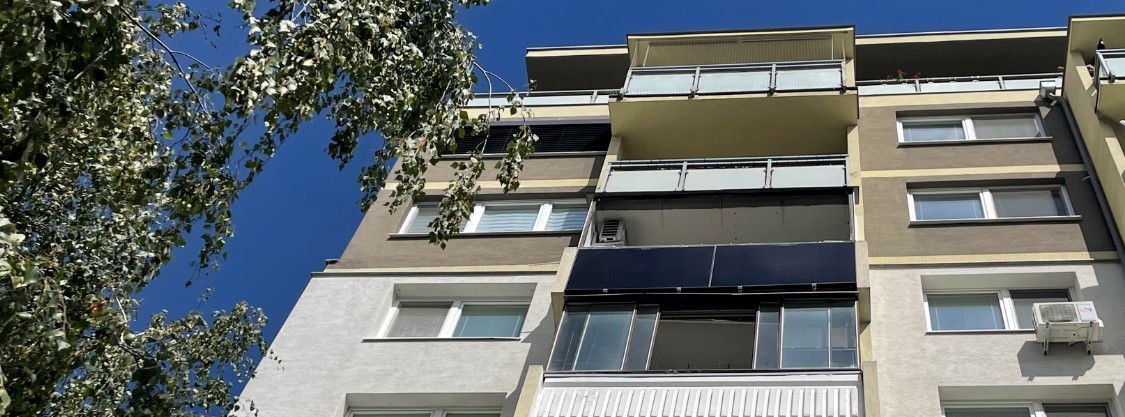

Po konzultácií so správcom bytovky som sa rozhodol pre inštaláciou panelov zavesením bez vŕtania. Panely sú zavesené/obopnuté na betónovom panely balkóna na štandardných FV profiloch s doplnkovou konštrukciou. Ako poistenie sú ešte samotné panely ukotvené kovovými sponami o balkón.

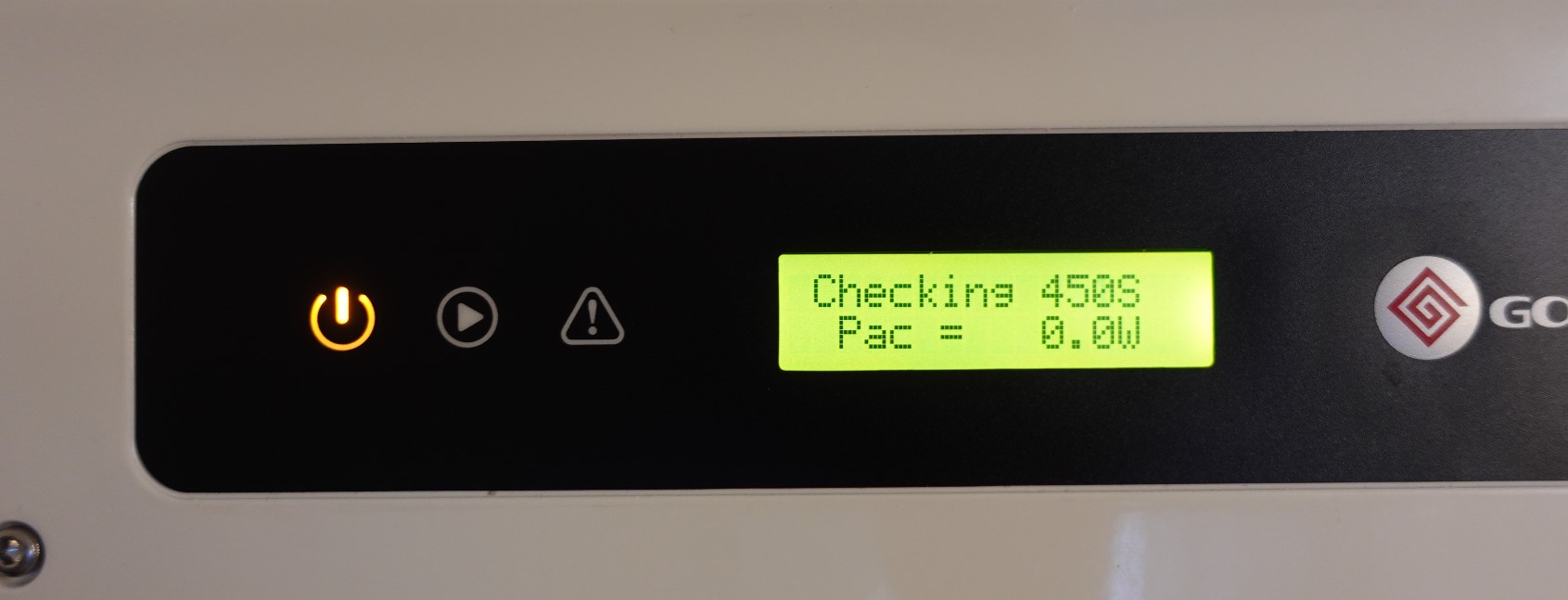

Menič Goodwe 1000-XS
Menič som si vybral v najnižšej rade XS. Podľa parametrov tak, aby bola jeho samotná prevádzka čo najnižšia. Samozrejme, treba si dobre zvážiť zariadenie aj do budúcna. Ak má byt napríklad 2 balkóny, vybrať menič s dvomi MPPT regulátormi pre 2 vetvy FV panelov.
Treba si uvedomiť, že ak sú panely umiestnené na zvislo, slnko sa v ich pri obzore objaví pri južnej orientácií až okolo 10 hodiny. Mimo obzor slnka menič tiež niečo vyrobí, ale sú to výrazne menšie hodnoty. Ak by som mal balkón aj na severe, vedel by som využiť aj niekoľko hodinové ranné slnko z východu, to počas väčšej časti roka.

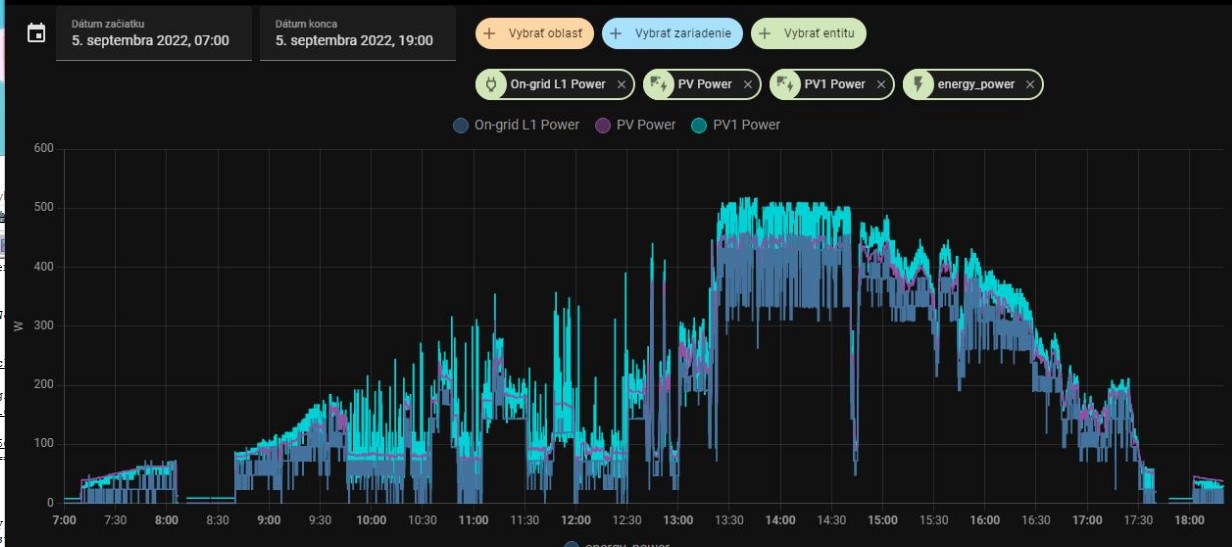

Tento menič má len pasívne chladenie a aj pri 700W sa zohrial iba na 35 stupňov Celzia. Cez dodaný Wi-Fi modul posiela údaje do portálu výrobcu. Okrem toho sa dajú hodnoty vyčítavať priamo cez M-Bus RS-485. Energiu si berie z panelov (cca 12 až 20W), ráno sa sám zapne a večer vypne.
Spojazdenie do prevádzky
Po podpise zmluvy s distribučnou spoločnosťou a namontovaní elektrárne je nutné ešte do distribučnej odoslať:
- Vyhlásenie o zhode na striedač a generátor
- Projektovú dokumentáciu skutkového vyhotovenia novobudovaných elektrických zariadení od miesta pripojenia na distribučnú sústavu až po inštalované zariadenia.
- Správa o odbornej prehliadke a odbornej skúške malého zdroja vykonaná revíznym technikom.
- Zaradenie do bilančnej skupiny – potvrdenie o spôsobe prenesenia zodpovednosti za odchýlku deklarujúce uzatvorenie zmluvy na dodávku/odber elektrickej energie s obchodníkom na trhu s elektrickou energiou
Aby som mohol dodávať pretoky do siete, pre zaradenie do bilančnej skupiny som uzatvoril zmluvu so ZSE – produkt Virtuálna batéria. Po odoslaní týchto dokladov sa čaká iba na spracovanie a výmenu elektromera.
Cena riešenia a návratnosť
Výhodou tohto riešenia je relatívne nízka cena. Menič Goodwe 1000-XS stojí okolo 400 eur, 2 panely podobne, ostáva konštrukcia, ochranné prvky, revízia do 200 eur. Pri dobrom naplánovaní sa dá vmestiť do 1500 eur. Ročný zisk panelov sa odhaduje na 800-900kWh.
Časť energie je určená na priamu spotrebu a prebytky sa dočasne uložia do virtuálnej batérie a spotrebujú sa napríklad v noci. Odhadované ušetrené ročné náklady pri tomto zložení 120 -180 eur pri súčasných cenách (0,16 eur/kWh). Ale v súvislosti so situáciou na trhu je už oznámené výrazné zvyšovanie cien energie.
Nabíjanie elektromobilu?
V mojom prípade s dvomi panelmi je zbytočné riešiť nabíjanie elektromobilu. Nové bytovky majú niekedy možnosť priobjednať súkromný wallbox v garáži napojený na bytový elektromer. Viem si predstaviť, ak má niekto väčší 6 až 10 metrový balkón, že siahne po väčšej inštalácií, ktorá by aspoň po časť roku umožnila ukladať prebytky do elektromobilu.
Záver
Aj napriek malej 3,5 metrovej dĺžke balkóna vyzerajú prvé testovacie dni celkom sľubne a aj dvoj-panelová fotovoltika vyrobí počas slnečného septembrového dňa 3,5 – 4,5kWh. Niekto by mohol namietať, že pokrytie 1/3 spotreby je málo. V tomto prípade nie je na výber.
Ročná spotreba nášho bytu je okolo 2.5 – 3 MWh. Mimo fotovoltiky teraz pracujem ešte na druhom projekte a tým je celkové zníženie spotreby bytu optimalizáciami a domácou automatizáciou. To by spolu s FVE mohlo pomôcť výrazne znížiť účty za elektrickú energiu v domácnosti.
Cize navratnost investicie je pri sucasnych cenach 10 rokov. Ak sa nic nepokazi (ci je zaruka na vsetky komponenty aspon 10r?). S vyssimi buducorocnymi cenami o nieco skor.
Nuz neviem ci taka miniFVE stoji za to.
Som hlboko presvedčený, že to stojí za to a teším sa, že to niekto prakticky urobil a budeme si môcť overiť, aké bude mať výsledky. Životnosť jednotlivých komponentov bude mojim odhadom aspoň 20 rokov, ak nie aj 40. Možno samotné FV panely budú mať životnosť 40 rokov a tá elektronika 20. Tento môj odhad vychádza zo sledovania iných, najmä Jan Staněk – elektro Dad, v praxi som si to neodskúšal, preto mám takú radosť z toho, že to niekto urobil, lebo budeme mať k dispozícii testy.
Ako píše Stefan, aby boli dáta pre druhých. Niekto musí začať. Je to ako s EV a e-Nirom. Vývoj EvDash, analýza BMS/coldgate atď ma stál 10x viac. Nikto mi tie peniaze nevráti. Môžem si len povedať, že som investoval do poznania aké má len veľmi málo ľudí. Ale vďaka osvete/petícií Ioniq5/EV6 v týchto dňoch dostali aj spätne update na predohrev baterky !!! Stálo to za to, lebo moje nové EV bude konečne ako má byť. Svet nebude lepší, ak sa budeme stále všetci len čakať na iných. Niekto jednoducho musí spraviť prvý krok. Pri ročných nákladoch rodiny je 1300-1500 eur investícia nič. Na rozdiel od hocičoho iného sa to aspoň raz vráti. Menič keď odíde .. tak 300 eur bez dph za nový je späť za +2.5roka.
Najskor by som chcel pochvalit za velmi pekny clanok.
S tou navratnostou a ziskami je to trosku zlozitejsie.
Ked ako opisujete pri ziskoch 900kWh a cenach 0,16€/kWh.
Cena virtualnej baterie je 24€/rok.
Optimisticky uvazujme ze polovicu vyrobenej elektriny spotrebujete priamo a polovicu z virtualnej baterie.
Takze prijmy budu 450×0,16=72€ plus 450×0,06=27€ Vysledne 99€
Rocne primy minus naklady = zisk 99-24=75€
Ako vidite tak zisk z virtualnej baterie je takmer nulovy a otazny.
Aktualne nastavenie legislativy pre takychto mikrododavatelov je velmi zle a profituje z toho len distribucna spolocnost. Verim ze sa to zmeni.
Tymto samozrejme nechcem odradit nikoho od realizacie, len chcem aby neboli sklamani z vysledku.
V buducnosti budu energie urcite rast, ale navratnost vidim na viac ako 10 rokov.
Ako investiciu do hoby alebo grean buducnosti je to palec hore, ale velke oci zo zisku a navratnosti mat netreba.
Este raz dakujem za clanok a posielam palec hore.
Ďakujem za postreh. Áno je to cca tak, ak počítame aj sumu za virtuálku. Je potom nutné cenu takej elektrárne ešte viac zraziť. Jediné čo je ešte otázne, aké budú ceny el. o 2-5-10 rokov. Klesať už asi nikdy nebudú. Pri 2-3 násobných bude zas situácia iná. Ja osobne to pre zisk nerobím, ale aby sme vedeli čo od toho čakať a aké budú presné čísla.
Velmi pekny clanok. Ja by som do toho siel hned, ale potreboval by som to na kluc, lebo okrem toho ze som fanusik tak nie som schopny si to zrealizovat. Napada ma este strecha, tej je tiez cast moja. Existuje na toto uz firma?
Ďakujem. Toto neviem. Myslím, že akékoľvek riešenie firmou je istá veľká nenávratnosť. Muselo by tam byť tých panelov viac = veľký balkón. Treba ešte asi počkať, kým sa tento balkónový FVE trend rozbehne a zoptimalizuje.
Menič je kde umiestnený?

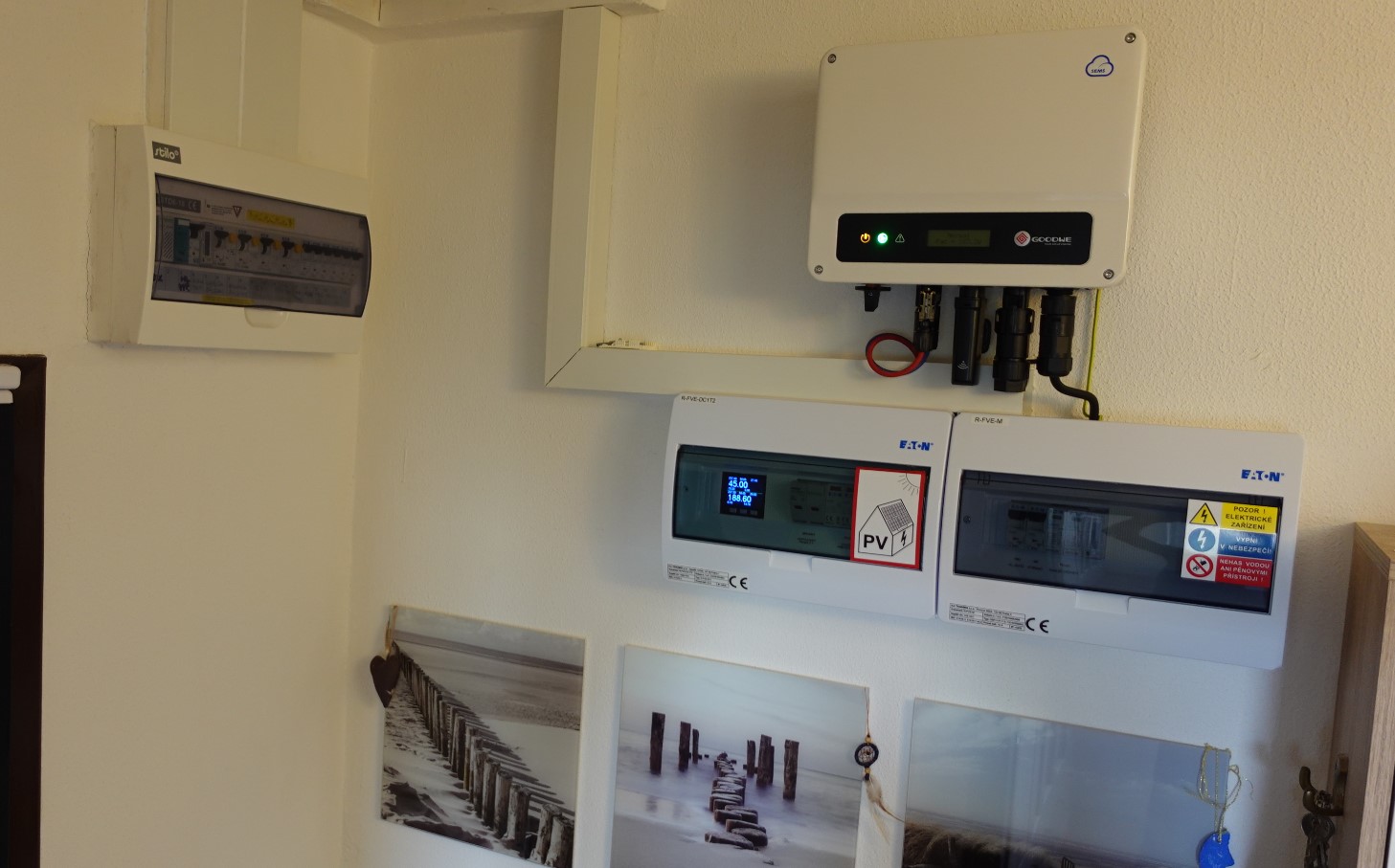

Ahoj. V chodbe bytu. Je tam v článku fotka.
v chodbe bytu to musí byť dosť hlučné, nevadí?
Tento malý „XS“ je pasívny (bez vetráku), vzadu má masívny hliníkový chladič. Je inak úplne ticho aj pri 700W. Občas sa stane, že trochu píska (nelogicky aj pri 100W výkone). Ale to som za celý mesiac počul len pár krát (2-3 hod.). Na noc sa našťastie sám vypne. V tejto cene je asi viac malých meničov. Ak niekto skúsi iné a bude lepšie, môže sa podeliť o skúsenosti. Možno sa nájde vhodnejší menič.
Dobrý deň, celu realizáciu ste si robili sám? A iba nakoniec ste zavolali niekoho na revíziu ?
Elektrickú inštaláciu môže montovať len oprávnená osoba. V rodine máme pár elektrikárov, resp. tiež som mal dávnejšie vyhlášku, tak to nebol problém. Revízny technik na FVE bol externý.
Lebo rozmýšľam na 8 panelov, 3.6 kw jednofazovy menič, a cena na kľúč je strašne vysoká. Keď som to rozpočitaval tak materiál dokopy 3600 eur ( panely, menič, držiaky, ad dc ochrany, káble). Keď som si to študoval tak tu časť od panelov k meniču si pomaly zapojí každý sám keby tam nebola dc ochrana ( poistky, odpojovac a predpatova ochrana). Iba ac ochrana a prepojenie s vlastnou fázou by bol problém
Riešiť si to zvlášť revizákom na fve (projekt skut vyhotovenia/revízia), svojpomocne nakúpiť a nechať si zapojiť AC bežnému elektrikárovi z okolia? Samotná revízia bola okolo 180 eur (s cestou, bez projektu). Ja som si projekt skut vyhotovenia robil sám, ale revizák mi tam ešte musel pomeniť veci, aby to prešlo.
Tradičné FVE firmy ma s takto malou inštaláciou „odignorovali“. 🙂
@lpcko:disqus Tu dokumentaciu pre maly zdroj do 10kW ste si robili podla nejakeho vzoru, aby vam to preslo na prvykrat? Neviete poradit kde sa da dopracovat k nejakemu vzoru, aby som to mal na prvykrat dobre a aby mi to nevracali potom z ZSDIS na dopracovanie a pod? Ď
Sám a mal som to celé zle :-). Potom som to riešil cez revízneho technika na FVE (oni ten projekt inak robia), on mi s tým pomohol tak aby to bolo dobre. Ja som si spravil len akoby projekt podľa iných. Len skut vyhotovenie popisuje už čo je nie čo bude, odpájacie časy, 1 pol schema, mapa s umiestnením atď. Prešlo to, ZSDIS mi poslalo na podpis zmluvu o prístupe. Už čakám len na výmenu elektromera.
V akej lokalite si to riesil? Ja hladam niekoho z okolia NR, ale zatial sa mi nedari najst vhodneho revizaka, ktori riesi aj tieto male zdroje do 10kW :/
Ja som z PK. Ale myslím on je okolo NR. reviziafve(bodka)sk
Ale na maily asi nestíha odpisovať, treba mu zavolať. Asi je dosť vyťažený.
Pre ZSDIS neviem, ale SSD ma priamo návod. Všetko, čo potrebuješ, je tam.
SSE nevyžaduje technickú dokumentáciu, vrátane mapiek z katastra a pod, ani pečiatky od revízneho technika? Prešlo to bez toho?
@jnturza:disqus Technická dokumentácia = projekt skutočného vyhotovenia. Tu nemusí byť pečiatka revízneho, spravil som si to cez moju IT firmu a dal tam svoju pečiatku. Pečiatku kontrolujú len na revíznej správe. ZSDIS má tiež návod https://www.zsdis.sk/Uvod/Vyrobcovia/Uzatvorenie-zmluvneho-vztahu/Male-zdroje-do-10-kW
Myslím že je logické, ak existuje EIĆ a žiada tá istá osoba, tak spĺňa všetky náležitosti. No neviem potvrdiť, lebo ja som podával žiadosť začiatkom roka, a to boli podmienky iné. Napríklad nebola k dispozícii typová schéma a ak sa mám ponosovať, tak len geometrické práce ma stáli 470€. Zdá sa ale, že u SSD sa podmienky zmenili.
Dobry den, velmi pekny clanok. Podobne ako vy tiez som sa pustil do balkonovej FVE, zial sa mi nedari zlegalizovat, kedze maju vsetci vela roboty. A revizak, ktory by mi si nasiel cas, este nikdy nerobil reviziu FVE. mozem vas poprosit o predlohu vaseho projektu a revizie? Rad zplatim. Dakujem
Projekt mi poskytol revizák FVE. Slúbil som mu, že to nebude šíriť ďalej. Kontaktujte telefonicky (nie emailom) reviziafve(bodka)sk (číslo má na webe).
Looks good
Ahoj,
dobra praca. Zacinam riesit tento administrativny proces aj ja, ale narazil som na jednu vec, ktoru pozaduje SSD(ale aj VSD urcite aj ZSD) a to je ::
„7. Súbor ochrán musí zabezpečovať funkcie: nadprúd, skrat, podpäťová (fázové napätie – všetky tri fázy – ochrana reaguje pri
prekročení nastavenej hodnoty v hociktorej z fáz), nadpäťová (fázové napätie – všetky tri fázy – ochrana reaguje pri prekročení
nastavenej hodnoty v hociktorej z fáz), nadfrekvencia, podfrekvencia, nesymetria.
Sieťové ochrany musia byť nastaviteľne nasledovne: podfrekvencia (typické nastavenie 49,8 Hz) a nadfrekvencia (typické
nastavenie 50,2 Hz) musí byť samostatne a voľne nastaviteľná s krokom 0,1 Hz a časom 0,1 s, napäťová ochrana musí byť
nastaviteľná v rozsahu Un (230 V) ± 10% s časom 0,1 s, napäťová nesymetria 20% s časom 0,1 s. Nastavenie sieťových ochrán
postačuje 1-stupňové.“
Meniz Goodwee XS takuto funkciu neponuka, takze treba externu ochrtanu, napriklad UF300 ktora stoji cca 250euro, alebo podobne, este drahsie.
Chcem sa ta spytat aku ochranu si pouzil ty alebo ako si toto riesil? Vdaka za info.
Dá sa to nastaviť cez appku SolarGo. Revízn. technikovi som povedal, že som to nastavil podľa požiadaviek. V projekte skut vyhotovenia musia byť tie parametre ako sú v zmluve. Nikto sa inak o to nezaujímal ako je to reálne nastavené.
Tu je navod ako si sam postavit on-grid elektraren. Zapajat by mal samozrejme elektrikar.
https://www.youtube.com/watch?v=GsIYilI9nLY&t=2842s
Podľa mňa takéto mini elektrárne na balkóne s našou legislatívou nemajú význam. Iné by to bolo, keby to bolo ako v DE, AT, žiadne zmluvy a revízie a ťahanie rozvodov. V súčasnosti ako jediné zmysluplné riešenie FV v byte vidím možnosť postaviť si FV elektráreň niekde v rodičovskom dome / chalupe, napojiť to na DS a prenajať si vir. batériu za 6€ mesačne. Elektrinu vyrobenú na chalupe potom môžete odoberať v byte za cenu distribúcie, čo je asi o 50% menej než koncová cena kupovanej elektriny. Výhoda je v tom, že nie ste obmedzený len balkónom na byte ale na dom si dáte aj 10 panelov. Potom sa asi oplatí odpojiť sa od dodávky teplej vody a dať do kúpelne vlastný boiler, možno aj vymeniť plynový sporák za indukčný a odpojiť sa od plynu.
Dobry den, preco legislativa nedovoluje GridTie mikroinvertory? Je to tak pre vsetky DSO – distribucky? V com je vas invertor iny ako GridTied?
